Короб для труб в ванной: расчет размеров, материалы и доступ к коммуникациям

Короб для труб в ванной делают не вокруг одной трубы, а вокруг самого крупного узла: стояка, фильтров, счетчиков, кранов и соединений. Сначала определите, что должно обслуживаться, затем рассчитайте внутренний и внешний габарит конструкции. Для плиточного короба чаще выбирают влагостойкий ГКЛ или ГВЛ, для быстрого и частично съемного решения — ПВХ-панели или фасадную панель.

Главное правило: доступ к запорным кранам, счетчикам, фильтрам, редукторам, коллекторам и ревизии канализации нельзя перекрывать отделкой. Люк подбирают по рабочей зоне узла, а не по диаметру стояка.

Какой короб нужен именно в вашей ванной

Схему выбирают по расположению коммуникаций и частоте обслуживания.

flowchart TD
A[Определить трубы и узлы] --> B{Есть счетчики, фильтры или краны?}
B -->|Да| C[Запланировать люк или съемную панель]
B -->|Нет| D{Нужна плиточная отделка?}
D -->|Да| E[Каркас и влагостойкий лист]
D -->|Нет| F[ПВХ-панели или легкая съемная конструкция]
C --> G[Проверить рабочую зону и открывание]
E --> G
F --> G

В маленьком санузле короб можно совместить с нишей, полками или фальшстеной. Но полезная мебель не должна превращать ревизию в недоступную полость.

Для планировки полезно заранее проверить проходы и расстояния в материале о дизайне совмещенного санузла 4 кв. м.

Какие узлы нельзя закрывать наглухо

До обшивки составьте список всех соединений, которые могут потребовать осмотра или замены:

• вводные краны и отсекающие вентили;
• счетчики воды и их соединения;
• фильтры грубой очистки и колбы тонкой очистки;
• редукторы давления, обратные клапаны и манометры;
• коллекторы холодной и горячей воды;
• резьбовые, компрессионные и разъемные соединения;
• ревизионные участки канализации;
• соединения полотенцесушителя;
• узлы подключения бойлера, стиральной или посудомоечной машины, если они находятся внутри короба.

Сварные или спаянные участки обычно не требуют такого же регулярного доступа, но рядом с ними нельзя закрывать запорную арматуру и разъемы. Если внутри проходят горячие трубы, учитывайте их расширение и не зажимайте их жестко листом или профилем.

Проверьте, проходит ли к каждому узлу рабочий инструмент. Маленькое окошко, через которое видна труба, не считается полноценным доступом, если через него нельзя перекрыть воду, снять фильтр или заменить счетчик.

Материалы для короба: ГКЛ, ГВЛ, ПВХ или съемная панель

Толщина конструкции складывается не только из трубы. На итог влияют профиль, лист, клей, плитка, затирочный шов и зазор до коммуникаций. Для тяжелой плитки усиливайте периметр люка и места стыков листов.

Как рассчитать размер короба

Сначала измерьте фактический габарит самого выступающего узла: не только диаметр трубы, но и ширину фильтра, длину счетчика, высоту ручки крана, выступ резьбового соединения и пространство для инструмента.

Обозначения:

• A — максимальный размер узла в направлении ширины;
• B — максимальный размер узла в направлении глубины;
• z — технологический зазор с одной стороны;
• p — толщина профиля или обрешетки;
• s — толщина листа или панели;
• k — слой клея, если будет плитка;
• t — толщина плитки.

Формулы для внешнего размера плиточного короба:

Ширина = A + 2z + p + s + k + t
Глубина = B + 2z + p + s + k + t
Высота = размер узла по высоте + верхний и нижний зазоры + слои конструкции

Если короб примыкает к стене, в расчет включается только одна боковая обшивка, а не две. Для Г-образной конструкции каждая плоскость рассчитывается отдельно.

Зазор выбирают по конкретному узлу: трубе нужен небольшой свободный промежуток, а фильтру с колбой — место для снятия корпуса и движения рук. Не подменяйте рабочую зону технологическим зазором: это разные величины.

Пример расчета стояка со счетчиками

Допустим, самый выступающий узел имеет ширину 260 мм и глубину 180 мм. С каждой стороны оставляем по 20 мм свободного пространства. Используем профиль глубиной 27 мм, влагостойкий лист 12,5 мм, клей 4 мм и плитку 8 мм.

Ширина: 260 + 20 + 20 + 27 + 12,5 + 4 + 8 = 351,5 мм
Глубина: 180 + 20 + 20 + 27 + 12,5 + 4 + 8 = 271,5 мм

Практический внешний размер округляют вверх с учетом раскладки плитки: примерно 355 × 275 мм. Если профиль стоит с двух сторон в направлении измерения, его толщину нужно прибавить дважды. Поэтому замер проводят уже после выбора схемы каркаса.

Для прямого короба размер считают по двум внешним сторонам. Для Г-образного — по каждой полке от стены до наружной плоскости. Отдельно измерьте место открывания люка: фасад может быть шире самого стояка.

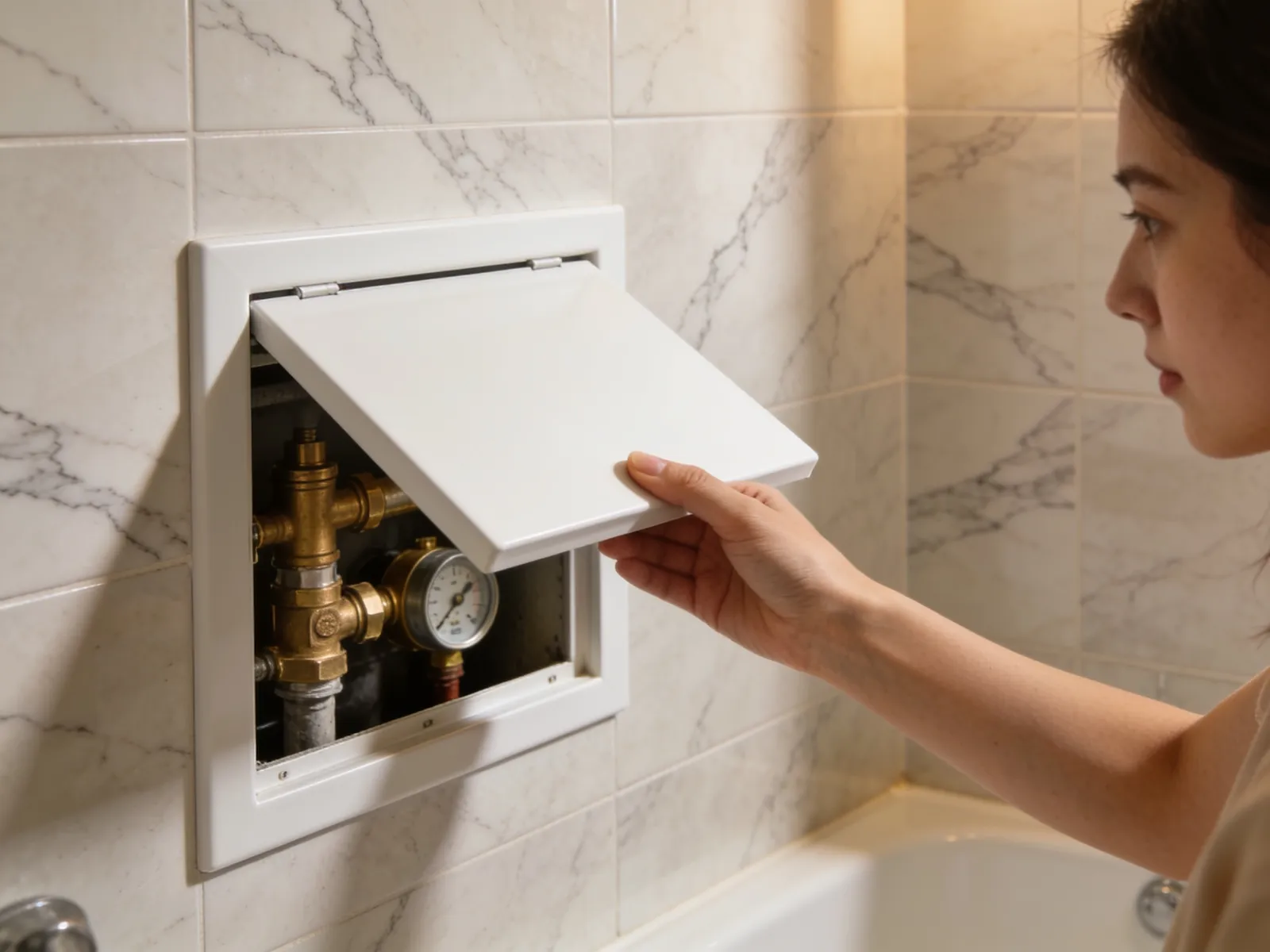

Ревизионный люк и съемная панель

Различайте размер проема и внешний размер люка. Проем — свободное отверстие в коробе, через которое проходят руки и инструмент. Внешний размер включает рамку, которая перекрывает края отделки. Паспорт конкретного люка имеет приоритет: монтажный проем может отличаться от номинального размера фасада.

Для фильтров колба может требовать пространства ниже корпуса. Если люк открывается вверх, проверьте, не упирается ли его дверца в полку, потолок или мебель. Для тяжелой плитки используйте жесткую раму и рассчитанные на нагрузку петли; магнитное крепление подходит только для легких фасадов и не должно быть единственным решением при большом размере.

Съемную панель можно закрепить на магнитах, защелках или скрытых винтах. В последнем случае оставьте возможность снять соседнюю деталь без демонтажа всего короба. Плитку на панели раскладывают так, чтобы ее вес не выворачивал крепления.

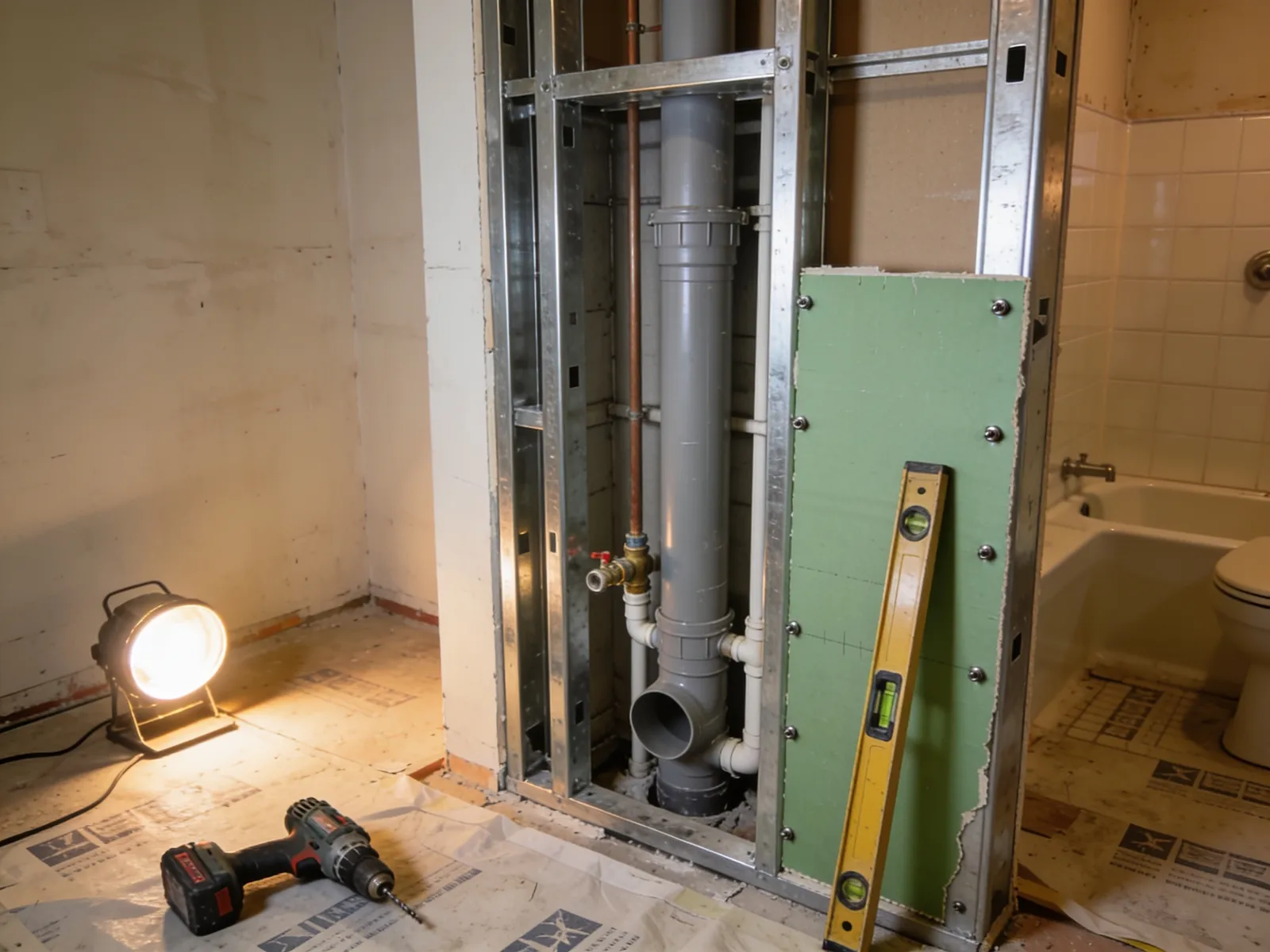

Монтаж каркаса, обшивка и защита от влаги

1. Проверьте коммуникации. Зафиксируйте места кранов, счетчиков, ревизий и направление открытия люка. Сделайте контрольные замеры после установки сантехнических приборов.
2. Разметьте внешний контур. Нанесите на стены и пол габарит с учетом будущей плитки. Сверьте диагонали, вертикаль и расстояние до унитаза, раковины или ванны.
3. Соберите каркас. Закрепите направляющие и стойки, не прижимая профиль к трубе. Под стыками листов и вокруг люка установите перемычки.
4. Усилите зону доступа. Рама люка должна опираться на жесткий контур, а не только на тонкий лист. Проверьте открывание до обшивки.
5. Защитите трубы. Острые кромки профиля не должны касаться коммуникаций. Для горячих труб оставьте возможность движения и используйте подходящую теплоизоляцию.
6. Обшейте конструкцию. Листовой материал крепите с предусмотренным производителем шагом. Не закрывайте люк вторым слоем отделки без заранее рассчитанного проема.
7. Обработайте стыки. Используйте влагостойкие составы, ленту в углах и герметизацию проходов труб. В мокрых зонах гидроизоляцию выполняют совместимой системой, особенно рядом с ванной и полом.
8. Выполните отделку. До укладки плитки проверьте, что рамка люка не перекрывается клеем, а дверца не цепляет облицовку.

Для ПВХ-панелей схема проще: сначала собирают обрешетку, затем монтируют панели с доступной съемной частью. Оставьте вентиляционный зазор там, где внутри может скапливаться теплый влажный воздух. Не заполняйте короб монтажной пеной без необходимости: она усложнит ремонт и может зажать подвижные элементы.

Канализационный стояк может передавать шум. Для него применяют совместимую шумоизоляцию, не перекрывая ревизию и не создавая плотный контакт трубы с каркасом. Холодные трубы требуют контроля конденсата: утепляют их материалом, рассчитанным на влажную среду, а внутри короба не оставляют места для постоянного накопления воды.

Схемы для маленьких санузлов и типовые ошибки

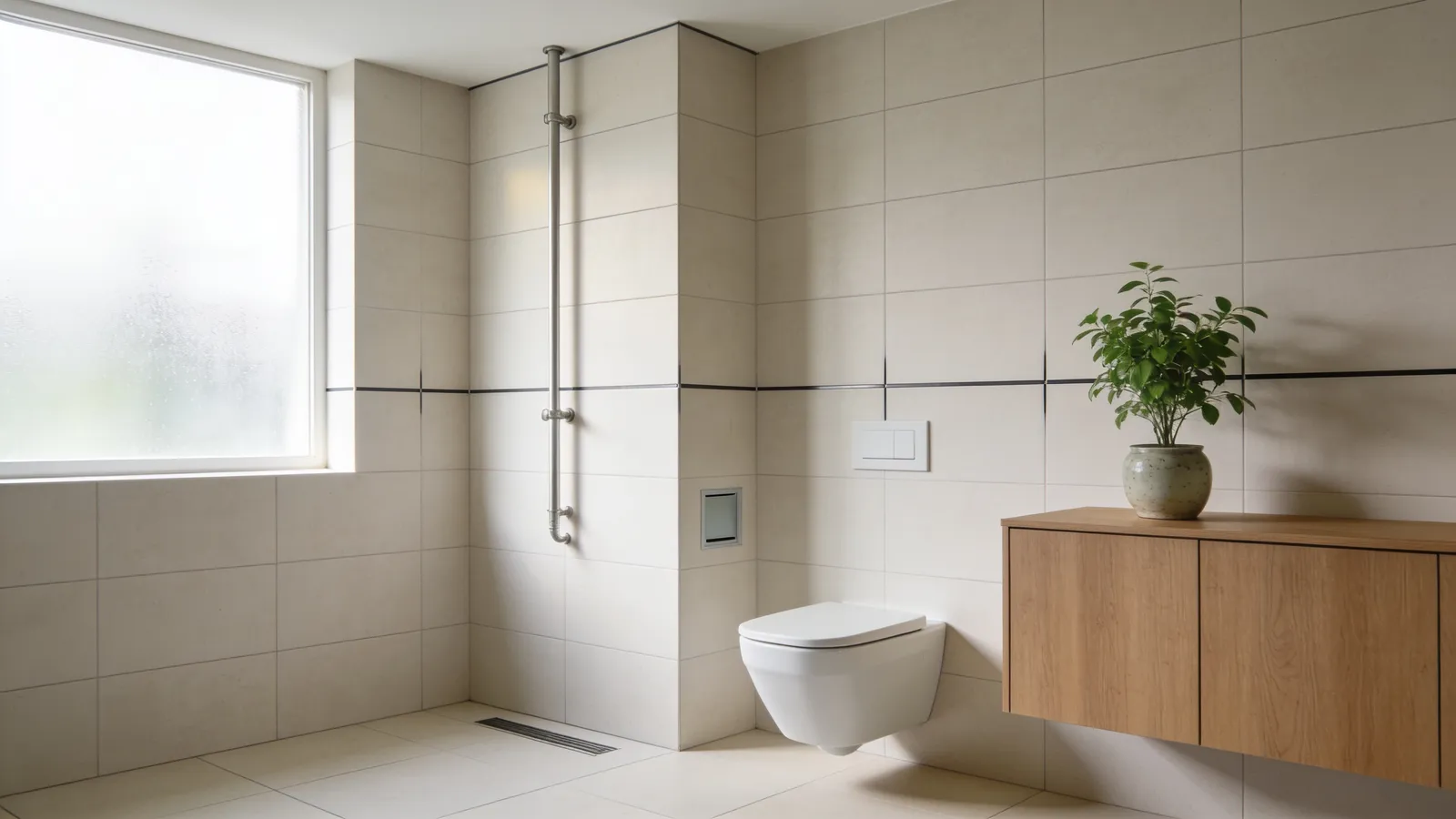

Угловой короб. Стояк размещают в углу, люк направляют в свободную зону перед ним. Если рядом стоит мебель, дверь люка должна открываться в сторону прохода, а не упираться в боковину.

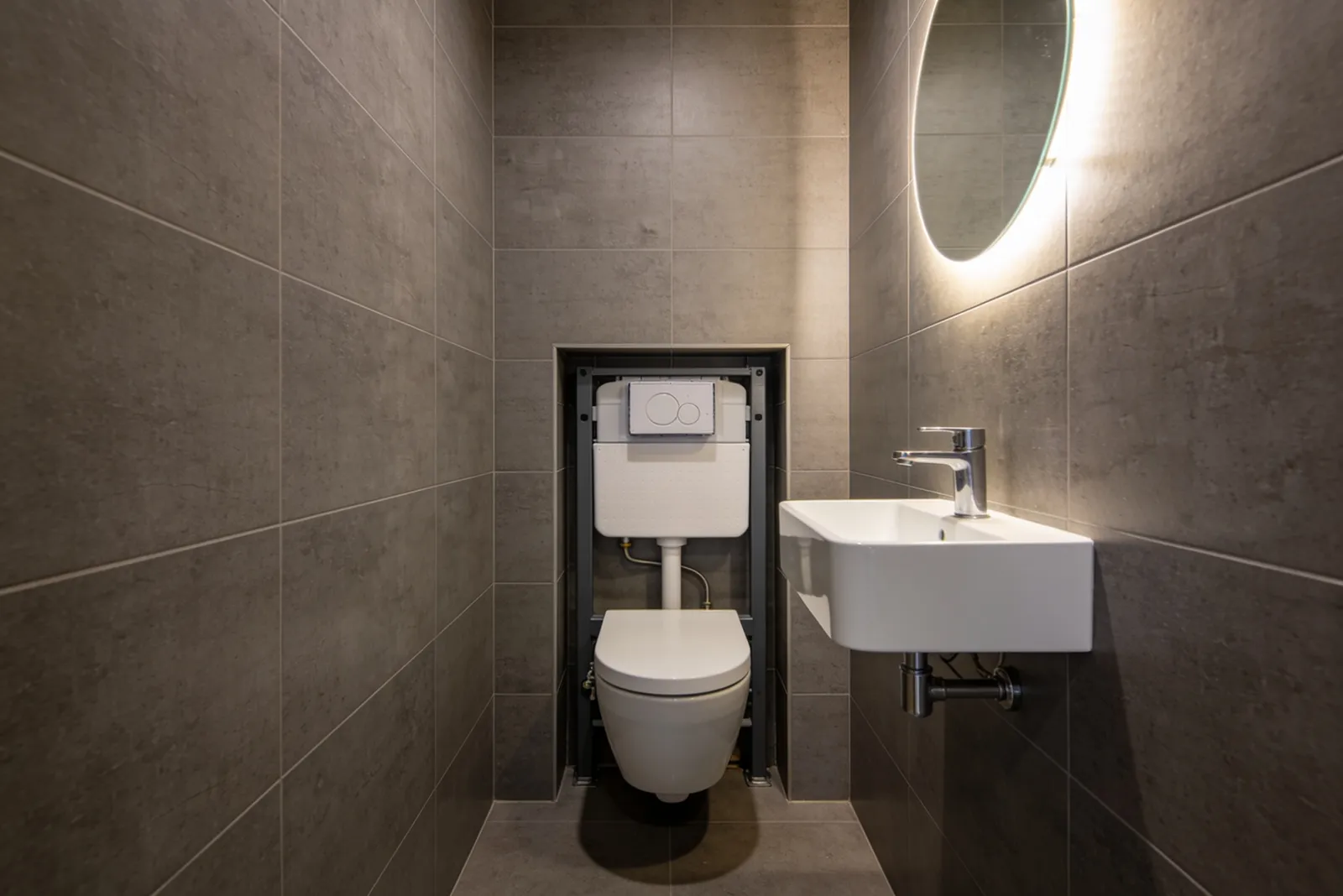

Короб за унитазом. Фальшстена может скрыть трубы и инсталляцию, но доступ делят на зоны: отдельный участок для арматуры и отдельный — для стояка или канализации. Не располагайте ревизию за несъемным бачком или полкой.

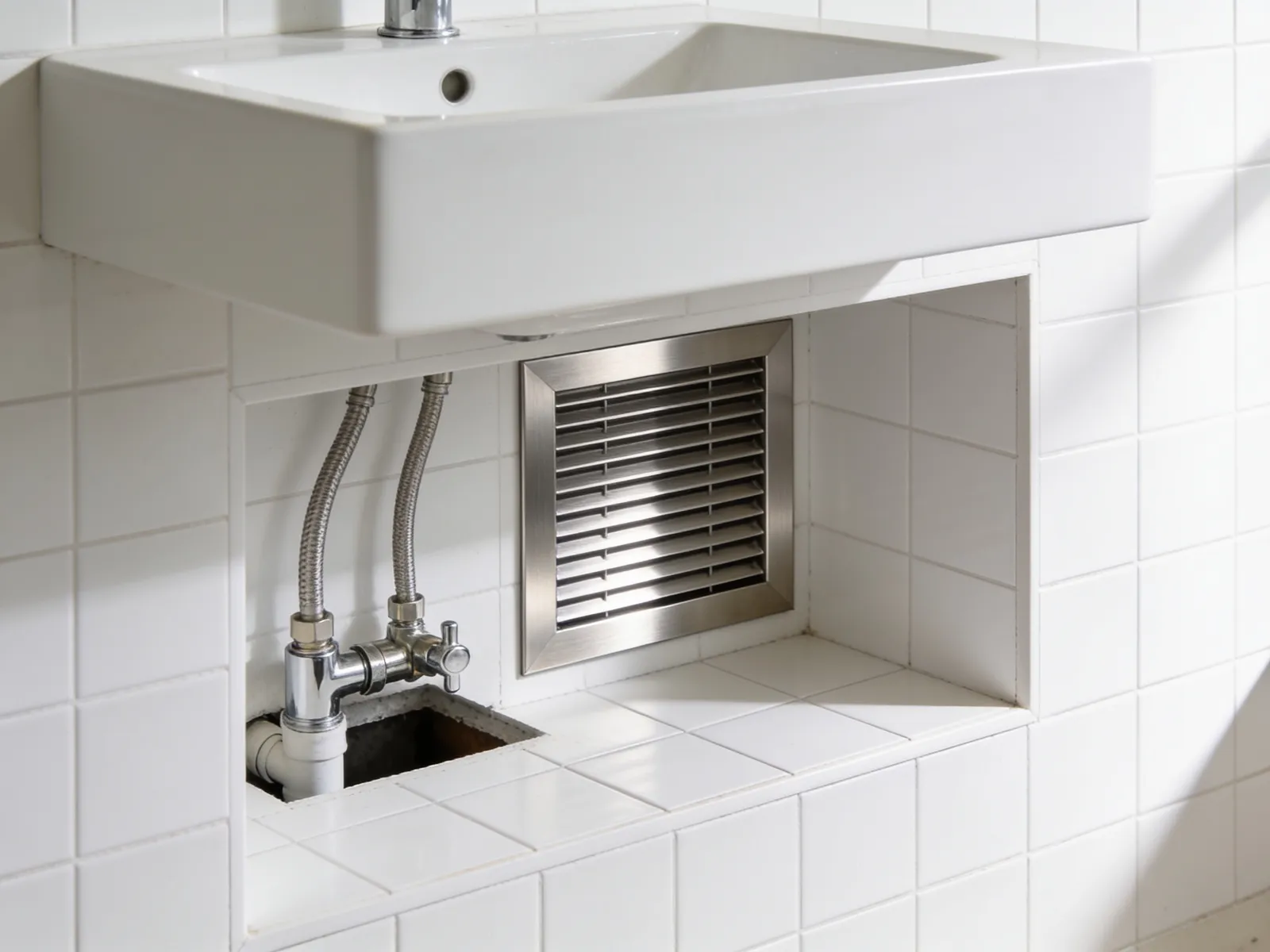

Горизонтальные трубы под ванной. Используйте съемный экран или крупную панель. Маленькое отверстие возле сифона неудобно для проверки дальних соединений.

Совмещенный санузел. Короб объединяют с вертикальной нишей или открытыми полками, но ревизионную дверцу оставляют визуально и функционально свободной. В тесной планировке проверьте место для коленей, уборки и выноса панели.

Типовые ошибки:

• размер определяют по диаметру трубы, забывая о фитингах и фильтрах;
• профиль ставят вплотную к коммуникациям;
• люк выбирают по внешнему размеру, не проверяя монтажный проем;
• под стыками листов нет перемычек;
• плитка перекрывает рамку или уменьшает рабочее отверстие;
• съемная панель слишком тяжелая для магнитов;
• внутри нет доступа к нижней части фильтра;
• короб закрывают до опрессовки и проверки соединений.

Протечка, расход материалов и приемка

При протечке внутри короба сначала перекройте вводные краны. Затем откройте люк или снимите панель, удалите воду с доступных поверхностей и определите источник: соединение, фильтр, кран или труба. Если перекрыть воду не удается, течь усиливается или поврежден скрытый участок, вызывайте сантехника и не разбирайте несущие элементы наугад.

Для условного короба около 1 м длиной и 2,5 м высотой обычно заранее считают:

• площадь обшивки по фактическим плоскостям, плюс запас на раскрой;
• направляющие и стойки с запасом на перемычки вокруг люка;
• один или несколько листов с учетом формата и раскроя;
• крепеж, ленту для стыков, грунтовку, гидроизоляцию и герметик;
• плиточный клей, плитку и затирку;
• люк или комплект крепления съемной панели.

Точный бюджет зависит от региона, марки материалов, размера люка, плитки и оплаты работы. Для самостоятельного монтажа заранее сравните не только цену листа, но и стоимость люка, отделки и возможного демонтажа. Мастера лучше привлечь, если нужно переносить стояк, собирать сложную коллекторную разводку, работать с полотенцесушителем или обеспечивать доступ к нескольким узлам в ограниченном пространстве.

Чек-лист приемки

До отделки:

• измерен фактический внешний габарит всех узлов;
• проверены вертикаль, плоскость и диагонали каркаса;
• люк установлен на проектной отметке;
• инструмент проходит к кранам, счетчикам, фильтрам и ревизии;
• предусмотрено место для снятия колбы или замены счетчика;
• профиль не касается труб;
• есть перемычки под стыками и вокруг люка;
• выполнена проверка соединений и доступных участков на протечки.

После отделки:

• дверца открывается на полный угол и не цепляет плитку;
• рамка люка не перекрыта клеем или затиркой;
• съемная панель снимается без разрушения облицовки;
• проходы труб герметичны, но трубы не зажаты;
• внутри нет строительного мусора и мест для постоянного накопления влаги;
• все краны и счетчики можно обслужить без демонтажа сантехники.
